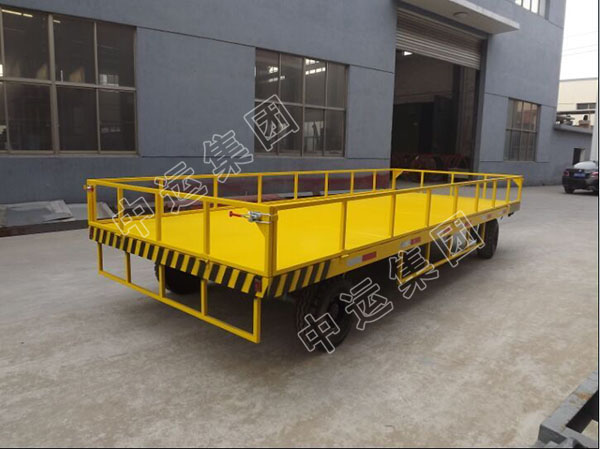

护栏平板拖车是一种特殊的运输车辆,它主要由平板拖车和安装在其上的护栏构成。这种车辆设计用于运输多种货物,以及那些需要额外保护以防滑动或翻滚的货物。
护栏平板拖车的详细设计
1、护栏平板拖车车架主梁采用δ4*40*80矩形钢管(二支主梁),边梁采用 8#槽钢(材料),台面采用框架箱式结构,底板为4mm热轧花纹钢板(Q235B),在满载和正常装卸和撞击下不发生变形,增加承载力和提高整车稳定性。
2、为满足作业需求,平板底部(左右两边)各配置4个捆绑带挂钩点,挂钩的材质为12圆钢。
3、车辆前轮转向(二轮),后桥承重(二轮),拖车无减震系统,轮胎采用实芯轮胎500-8型4只。
4、护栏平板拖车牵引拖柄为可调拆卸式,牵引钩离地在250~600mm间可调,牵引架采用δ6×50×100mm焊制而成,长度为1.5m(拖车前部至牵引环中心),驻车时牵引拖柄不落地。
5、转向机构为大平面全封闭式单排球式回转转盘,回转转盘承载力量大,转向灵活可靠,能实现转向角达360度自由转动。
6.、转向桥及承重桥的主轴采用45#钢材质,经过调质处理,整体强度好,承载能力强。
7、护栏平板拖车车体底漆为铁红环氧脂,面漆颜色为工程黄色。
护栏平板拖车的特点
平板结构:拖车的基础是一个没有顶部的开放平台,这样可以方便装卸货物。
护栏系统:在平板四周设有固定的或者可拆卸的护栏,用于防止货物在运输过程中因车辆颠簸而移位或掉落。
加强底盘:为了承受重型货物的重量,拖车通常会有一个加强的底盘结构。
轮胎和悬挂:根据载重量的需求,拖车会配备合适的轮胎和悬挂系统,以确保平稳行驶。
